Tableaux électriques standard
| Modelli | |
|---|---|
| 600/E-NT | 1 unità modulari NT |
| 602/E-NT | 2 unità modulari NT |
| 602/E-NTcr | 2 unità modulari NT |
| 603/E-NTcr | 3 unità modulari NT |
| 604/E-NTcr | 4 unità modulari NT |
Pour le contrôle complet du système de climatisation.
Il est possible, à la demande, d’intégrer la gestion de l’unité de traitement de l’air et du système d’extraction.
Spécifications techniques
| 600/E-NT | 602/E-NT | 602/E-NTcr | 603/E-NTcr | 604/E-NTcr | |
|---|---|---|---|---|---|
| Unita modulari NT | 1 | 2 | 2 | 3 | 4 |
| Larghezza | 300 mm | 310 mm | 400 mm | 400 mm / 500 mm * | 500 mm |
| Altezza | 350 mm | 425 mm | 500 mm | 600 mm / 700 mm * | 700 mm / 800 mm * |
| Profondità | 160 mm | 160 mm | 200 mm | 200 mm | 200 mm |
| Tensione / fase / frequenza | 220-240 V / 1 / 50 Hz |
220-240 V / 1 / 50 Hz 380 V / 3 / 50-60 Hz |
|||

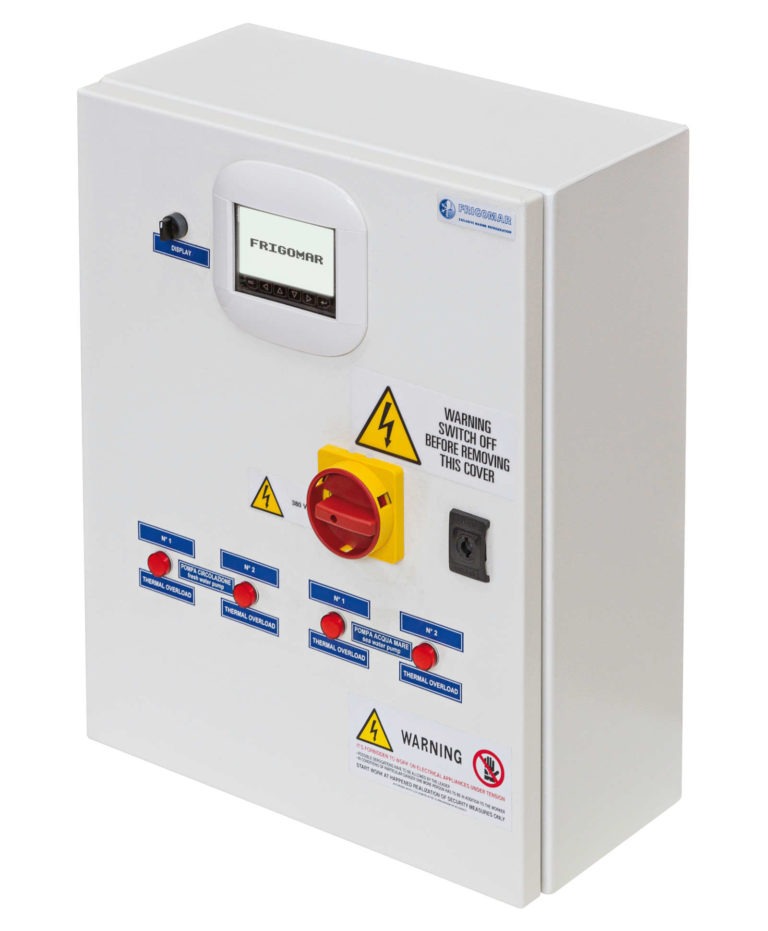

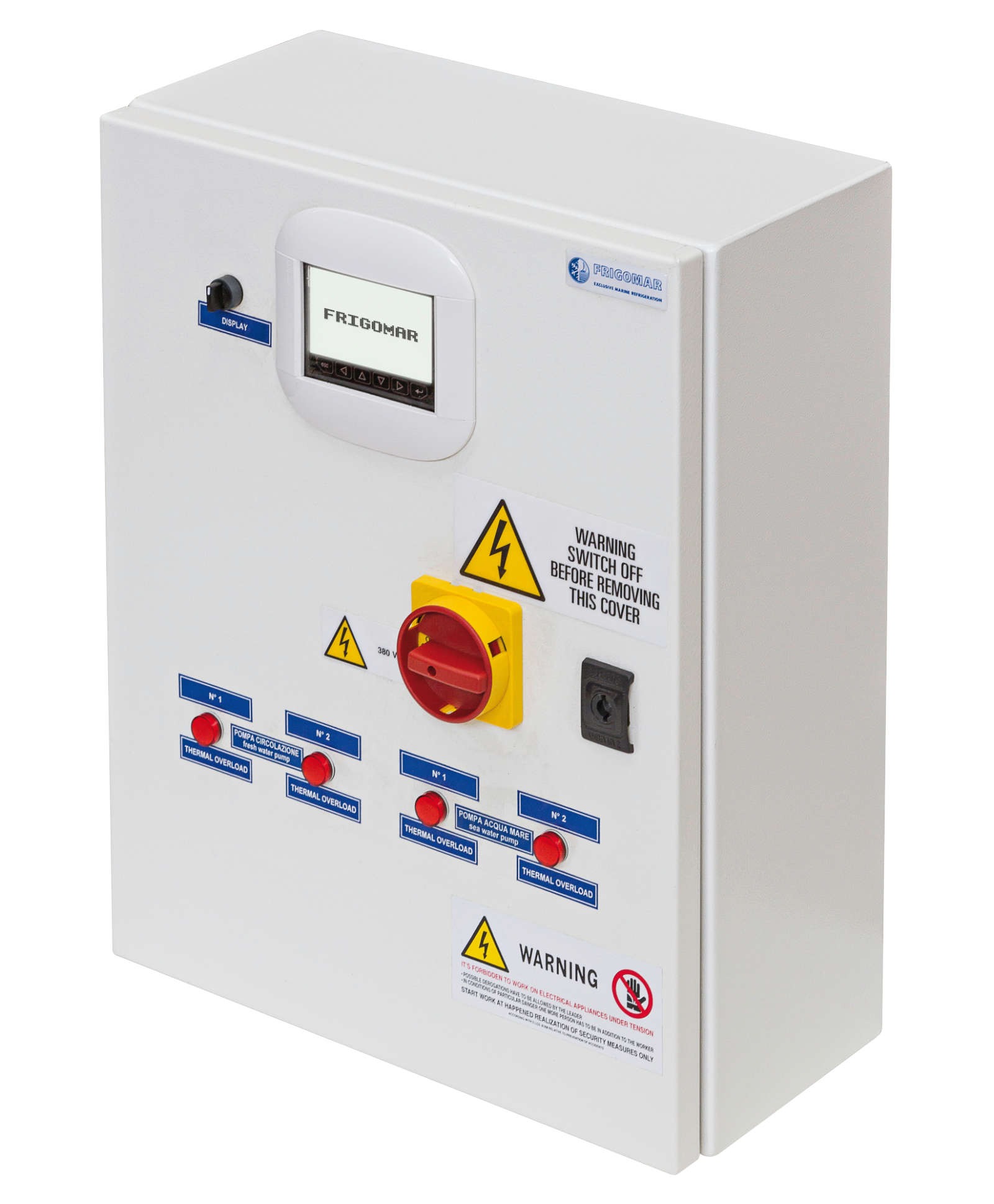

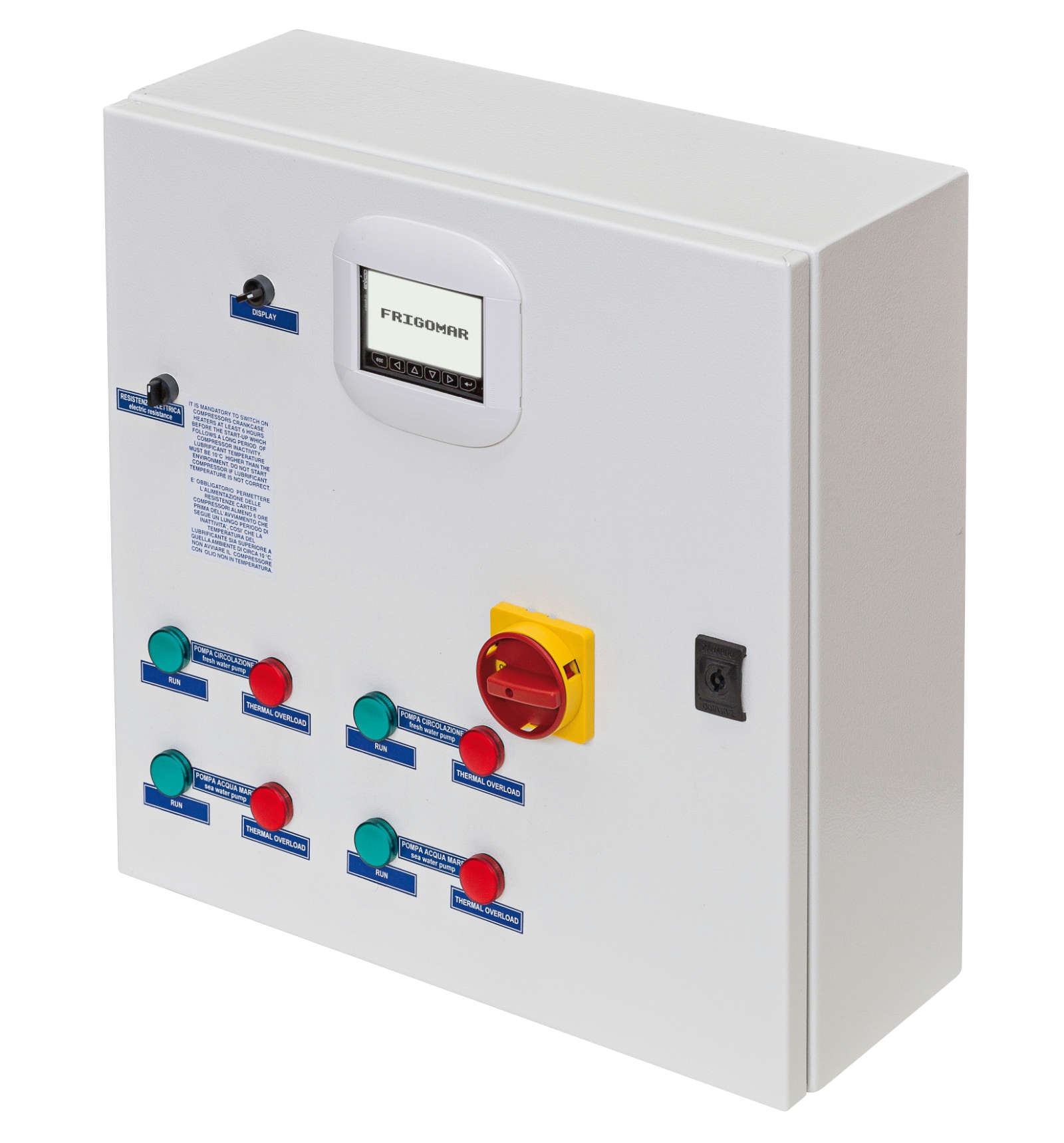

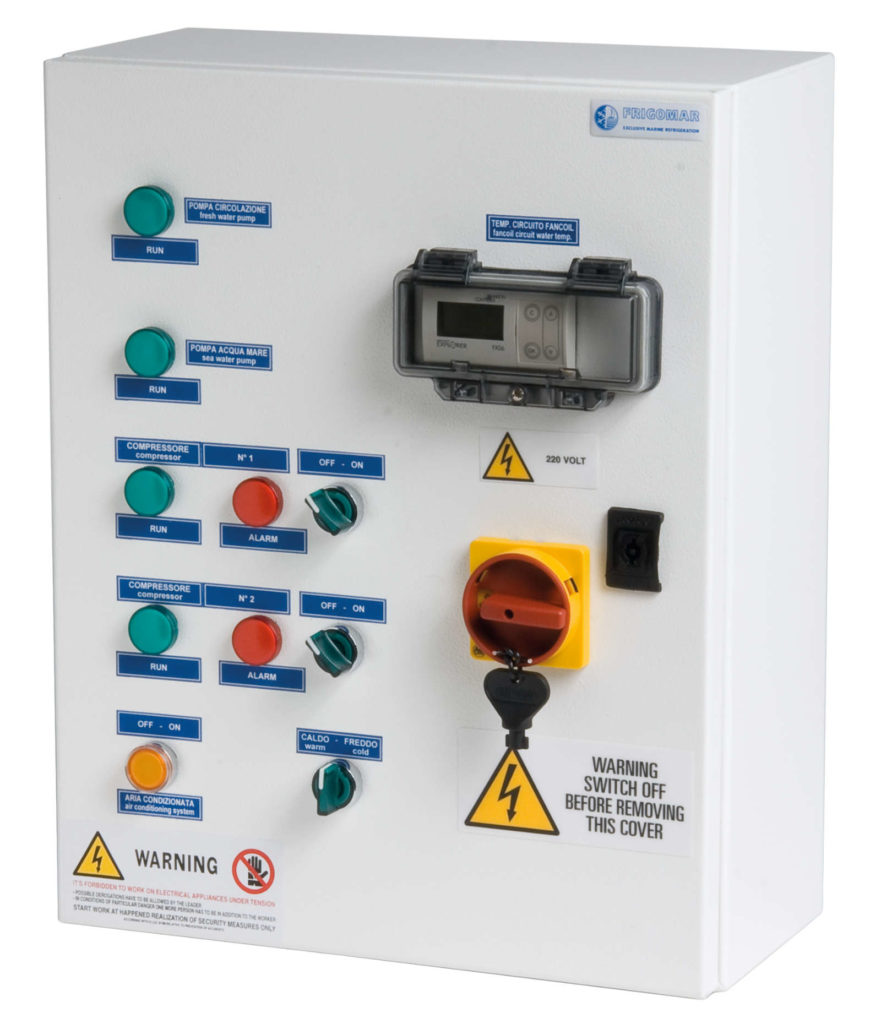

Tableaux électriques sur mesure
Pour le contrôle et le fonctionnement du système de climatisation.
Frigomar conçoit et réalise des tableaux électriques sur mesure selon les dimensions et les caractéristiques présentes à bord.
Pour répondre à toutes les exigences, chaque tableau électrique, de couleur blanche standard RAL 9010, peut prévoir:
- (dp) Double pompe supplémentaire
- (b2) Commande chaudière à deux résistances supplémentaire
- (b4) Commande chaudière à quatre résistances supplémentaire
- (mb) Préparation supplémentaire du raccordement du thermostat art.626c (modbus).

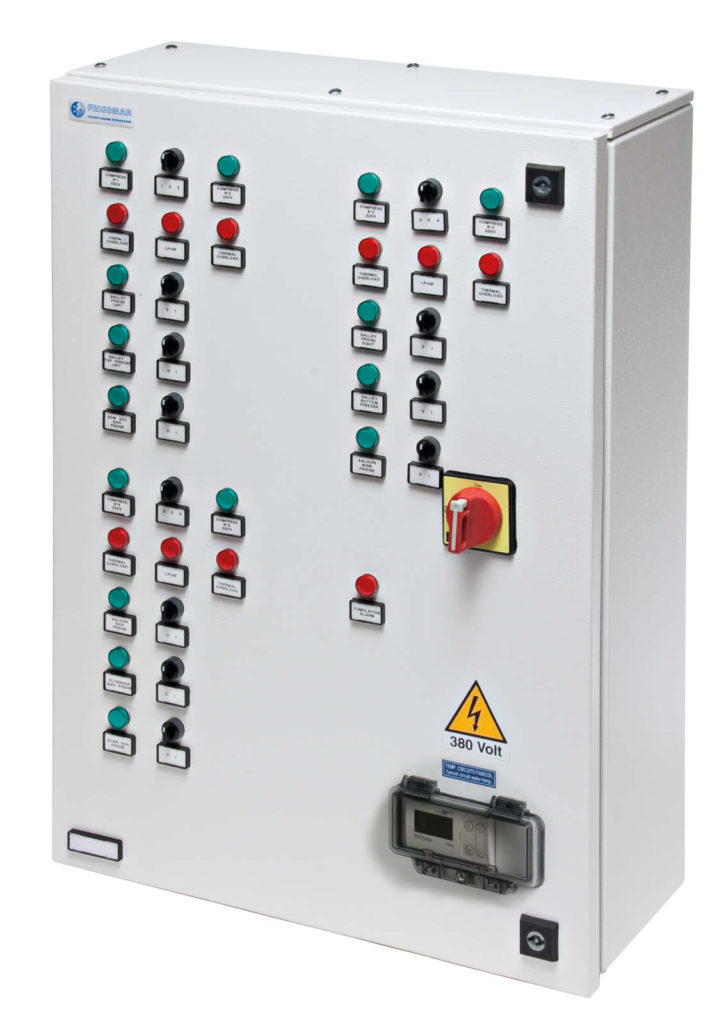

Tableau de commande et de contrôle pour triple unité triphasée (total 180 000 btu) avec commande doubles pompes mer et doubles pompes circulation.
